皮带输送机滚筒直径设计技术方案
时间: 2026-01-07浏览次数：

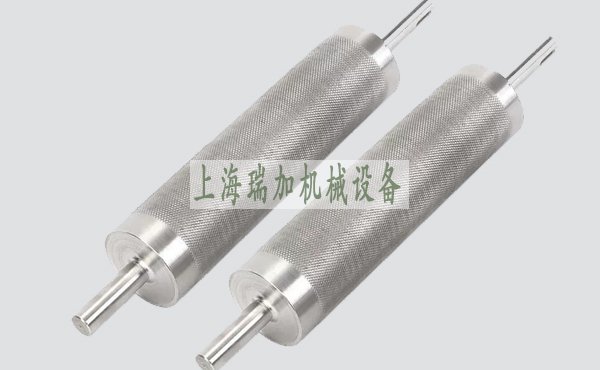

滚筒作为 皮带输送机 的核心承载与传动部件，其直径设计直接决定输送带的使用寿命、运行稳定性及整机能耗效率。合理的直径尺寸需平衡输送带弯曲疲劳、摩擦传动效率与设备制造
滚筒作为皮带输送机的核心承载与传动部件，其直径设计直接决定输送带的使用寿命、运行稳定性及整机能耗效率。合理的直径尺寸需平衡输送带弯曲疲劳、摩擦传动效率与设备制造成本，是输送机设计中关键的技术环节。下面介绍滚筒直径计算方法、参数选取原则、特殊工况调整方案及设计校核流程。
一、设计核心依据与原则
1. 设计依据
-
输送带类型（橡胶带、钢绳芯带、织物芯带等）及结构参数（芯层材质、层数、钢丝绳直径等）；
-
输送机运行参数（输送带速度、输送量、倾斜角度、单机长度）；
-
相关国家标准（如 GB/T 10822-2014《一般用途织物芯输送带》、GB/T 9787-2008《输送带 滚筒摩擦系数的测定》）；
-
输送带制造商提供的最小弯曲半径要求（避免芯层疲劳断裂或覆盖层龟裂）。
2. 设计原则
-
最小直径限制原则：滚筒直径需满足输送带最小弯曲半径要求，防止输送带因过度弯曲产生永久变形或结构损伤；
-
匹配性原则：滚筒直径与输送带芯层强度、钢丝绳直径（钢绳芯带）、织物层数（织物芯带）适配，保证受力均匀；
-
经济性原则：在满足强度和寿命的前提下，优化直径尺寸，降低制造成本与运行能耗；
-
可靠性原则：考虑滚筒与输送带的摩擦传动效率，避免打滑，同时减少输送带磨损。
二、滚筒直径核心计算方法
1. 织物芯输送带滚筒最小直径计算
织物芯输送带的最小滚筒直径主要由芯层织物的耐弯曲性能决定，计算公式如下：
D min =K⋅Z⋅δ
Dmin：滚筒最小直径（mm）；
K：芯层材质系数（棉帆布K=120，尼龙帆布K=100，聚酯帆布K=90，芳纶帆布K=80，需结合材质强度等级调整）；
Z：输送带芯层总层数（含上下覆盖层之间的所有织物层）；
δ：单芯层织物厚度（mm，由制造商提供，常规范围 0.8-2.0mm）。
示例：某尼龙帆布输送带芯层层数Z=4，单芯层厚度\delta=1.2mm，则最小滚筒直径
Dmin=100×4×1.2=480mm，工程中取整为 500mm。
2. 钢绳芯输送带滚筒最小直径计算
钢绳芯输送带需考虑钢丝绳的疲劳强度，计算公式为：
D min =K s ⋅d s
K_s：钢丝绳直径系数（根据输送带强度级别选取，ST630-ST1600 级K_s=150，ST1800-ST3150 级K_s=180，ST3500-ST5000 级K_s=200）；
d_s：输送带内部钢丝绳直径（mm，常规范围 3.0-6.0mm）。
示例：某 ST2000 级钢绳芯输送带钢丝绳直径d_s=4.5mm，则最小滚筒直径Dmin=180 x 4.5=810mm，工程中取整为 800mm 或 900mm（优先匹配滚筒标准系列）。
3. 驱动滚筒直径修正
驱动滚筒需考虑摩擦传动需求，直径需在最小直径基础上根据输送带速度修正：
-
当输送带速度u≤ 2.5m/s时，D=Dmin；
-
当2.5m/s <sleq 4.0m/s时，D=1.2Dmin；
-
当v > 4.0m/s时，D=1.5Dmin。
三、关键参数选取与优化
1. 输送带类型适配参数
|
输送带类型 |
核心参数 |
推荐K/K_s值 |
最小直径范围（mm） |
|
棉帆布织物芯带 |
芯层层数Z、单芯厚度\delta |
K=120 |
300-800 |
|
尼龙 / 聚酯织物芯带 |
芯层层数Z、单芯厚度\delta |
K=100/90 |
400-1000 |
|
钢绳芯带（ST630-ST1600） |
钢丝绳直径d_s |
K_s=150 |
600-1200 |
|
钢绳芯带（ST1800+） |
钢丝绳直径d_s |
K_s=180-200 |
900-2000 |
2. 滚筒直径标准系列
工程中优先选用标准直径（GB/T 13792-2016），避免非标定制，常用系列：315、400、500、630、800、1000、1250、1400、1600、1800、2000mm。
3. 特殊工况调整
-
倾斜输送机 α>15o：滚筒直径增大 10%-15%，提升牵引力；
-
重载输送机（输送量Q > 1000t/h）：驱动滚筒直径取1.3D_{\text{min}}，减少单位面积压力；
-
低温环境（-20℃以下）：对于橡胶输送带，直径增大 20%，避免橡胶脆性开裂。
四、设计校核流程
1. 确定输送带参数：明确芯层类型、层数、钢丝绳直径等基础数据；
2. 计算最小直径：根据公式计算Dmin，结合输送带速度修正；
3. 匹配标准系列：从标准直径中选取不小于修正后直径的数值；
4. 强度校核：验算滚筒轴的弯曲强度、滚筒壳体的抗压强度（参考 GB/T 32828-2016）；
5. 摩擦校核：确保驱动滚筒与输送带的摩擦系数μ≥0.3（干燥工况），必要时增加花纹滚筒。
五、常见设计误区与注意事项
-
仅按输送量选取直径，忽略输送带芯层强度，导致输送带早期疲劳损坏；
-
钢绳芯输送带未按钢丝绳直径选取K_s值，造成钢丝绳断裂；
-
驱动滚筒直径过小，导致输送带打滑，需结合包角（推荐≥180°）协同设计；
-
滚筒直径与托辊直径比例不宜过大（推荐 1:3-1:5），避免输送带局部受力不均。
