皮带机滚筒的结构设计与关键性能技术参数分析
时间: 2026-01-02浏览次数：
滚筒作为 皮带输送机 的核心传动与改向部件，直接影响设备的输送效率、运行稳定性及使用寿命。其主要功能是通过与输送带的摩擦力驱动输送带运行（驱动滚筒），或改变输送带的

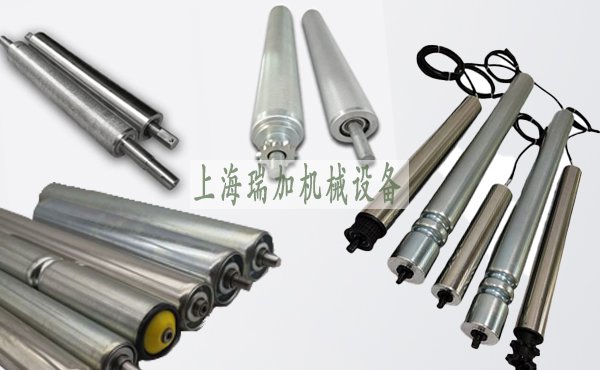

滚筒作为皮带输送机的核心传动与改向部件，直接影响设备的输送效率、运行稳定性及使用寿命。其主要功能是通过与输送带的摩擦力驱动输送带运行（驱动滚筒），或改变输送带的运行方向、支撑输送带张力（改向滚筒、托辊滚筒等）。下面来拆解皮带输送机滚筒的构造组成，并梳理其核心技术参数，为滚筒的选型、使用及维护提供参考。
一、皮带输送机滚筒的构造组成
皮带输送机滚筒的构造遵循“承载-传动-连接-防护”的设计逻辑，主要由滚筒体、轴、轴承座、密封装置、胀套（或键连接）等核心部件组成，部分驱动滚筒还配备轮毂、制动盘等辅助部件。各部件协同工作，确保滚筒在复杂工况下（如重载、粉尘、潮湿、高温等）稳定运行。
1. 滚筒体
滚筒体是滚筒与输送带直接接触的核心承载部件，其结构形式、材质选择直接影响摩擦力传递效率和自身耐磨性。根据制造工艺和工况需求，滚筒体主要分为以下几种类型：
• 焊接滚筒体：应用最广泛，由钢板卷制后焊接而成，两端通过焊接与端板连接。优点是制造成本低、规格灵活，可根据输送量需求调整直径和长度；缺点是焊接处存在应力集中，在重载或冲击工况下易开裂。常用材质为Q235、Q355等普通碳素钢，针对耐磨需求较高的工况（如输送矿石、煤炭），会在滚筒体表面采用耐磨衬板（如橡胶、陶瓷、聚氨酯）或进行表面淬火处理。
• 铸造滚筒体：通过铸造工艺一体成型，内部多为空心结构以减轻重量。优点是结构整体性好、应力分布均匀、抗冲击性能强；缺点是制造成本高、生产周期长，适合重载、强冲击的恶劣工况（如大型矿山输送机）。常用材质为灰铸铁、球墨铸铁，球墨铸铁因韧性和强度更优，应用更广泛。
• 无缝钢管滚筒体：采用无缝钢管切割加工而成，无需焊接，结构稳定性高、壁厚均匀。优点是抗压强度高、表面精度好，适合高速运行或对滚筒体圆度要求较高的工况；缺点是成本较高，规格受无缝钢管尺寸限制，多用于中小型高精度输送机。
2. 轴与轴承座
轴是滚筒的传动核心，负责将电机的动力传递给滚筒体（驱动滚筒），或承受滚筒体的重量及输送带的张力（改向滚筒）。轴承座则用于固定轴的位置，减少轴转动时的摩擦力，确保轴平稳运行。
• 轴的结构：通常采用阶梯轴设计，两端通过轴承与轴承座连接，中间段与滚筒体通过胀套或键连接固定。轴的材质需具备高强度和韧性，常用45号钢、40Cr等合金结构钢，经调质处理后提高综合力学性能，避免在重载下弯曲或断裂。
• 轴承座的类型：根据安装方式和工况需求，分为固定式轴承座（如SN系列、SD系列）和可调式轴承座。固定式轴承座定位精准，适合运行稳定的工况；可调式轴承座可通过调整螺栓微调轴的位置，方便输送带的对中调整，减少输送带跑偏。轴承的选择需匹配滚筒的转速和载荷，常用深沟球轴承（适用于高速轻载）、调心滚子轴承（适用于重载、冲击载荷，可补偿安装偏差）。
3. 连接与传动部件
连接部件用于实现轴与滚筒体、滚筒与电机的动力传递，核心包括胀套、键连接、联轴器等：
• 胀套连接：通过拧紧螺栓使胀套膨胀，利用胀套与轴、滚筒体之间的摩擦力实现连接。优点是对中性好、拆卸方便、承载能力强，可避免键连接导致的应力集中，广泛应用于重载滚筒；缺点是成本略高，安装时需控制螺栓拧紧力矩。
• 键连接：通过平键、花键等将轴与滚筒体固定，结构简单、成本低，适合轻中载工况。但键槽会削弱轴和滚筒体的强度，在重载或冲击载荷下易出现键槽磨损、变形。
• 联轴器：仅用于驱动滚筒，连接滚筒轴与减速器输出轴，传递电机动力。常用弹性联轴器（如梅花联轴器、星形联轴器），可缓冲振动、补偿安装偏差，保护电机和减速器。
4. 密封装置
密封装置位于轴承座与滚筒体之间，核心作用是防止粉尘、水汽、物料颗粒等杂质进入轴承内部，同时避免轴承润滑脂泄漏，保障轴承的正常运行。根据工况不同，密封装置分为以下几种：
• 迷宫式密封：通过多层迷宫结构形成密封腔，利用润滑脂填充腔室阻挡杂质进入。优点是结构简单、使用寿命长、耐磨损，适合粉尘较多的工况（如矿山、建材行业）；缺点是密封效果受安装精度影响较大。
• 骨架油封密封：由橡胶油封和金属骨架组成，通过油封唇口与轴的紧密贴合实现密封。优点是密封效果好、成本低，适合潮湿或有液体飞溅的工况；缺点是油封唇口易磨损，需要定期更换。
• 组合密封：结合迷宫式密封和骨架油封的优点，形成双重密封结构，适用于恶劣工况（如高温、高湿、高粉尘），密封可靠性更高。
5. 辅助部件
针对特殊工况，滚筒还会配备辅助部件：① 驱动滚筒的制动盘/制动鼓：用于紧急制动，防止输送带因惯性继续运行，保障设备和人员安全；② 橡胶衬板/陶瓷衬板：覆盖在滚筒体表面，增加与输送带的摩擦力，同时提高滚筒体的耐磨性；③ 加热/冷却装置：用于高温或低温工况，防止滚筒体因温度变化导致变形或输送带粘结。
二、皮带输送机滚筒的关键技术参数
滚筒的技术参数直接决定其适配性和运行性能，选型时需结合输送机的输送量、输送带宽度、运行速度、输送物料特性及工况条件，重点关注以下核心参数：
1. 基本尺寸参数
• 滚筒直径（D）：滚筒直径是最核心的尺寸参数，直接影响输送带的弯曲应力和使用寿命。直径过小会导致输送带弯曲过度，加速输送带老化、开裂；直径过大则会增加设备成本和占地面积。选型时需根据输送带的类型（如普通帆布输送带、钢丝绳芯输送带）和厚度确定最小滚筒直径，一般要求滚筒直径≥（100~125）×输送带厚度（帆布输送带），钢丝绳芯输送带则需根据钢丝绳直径进一步增大。常用滚筒直径范围为φ108mm、φ159mm、φ219mm、φ273mm、φ325mm、φ400mm等，大型输送机可定制更大直径。
• 滚筒长度（L）：滚筒长度需匹配输送带的宽度（B），一般要求滚筒长度比输送带宽度大100~200mm（两侧各延伸50~100mm），确保输送带能平稳贴合滚筒，避免跑偏。例如，输送带宽度为1200mm时，滚筒长度通常选择1300mm或1400mm。
• 轴径（d）：轴径根据滚筒的承载能力和扭矩确定，需满足强度和刚度要求。轴径过小会导致轴弯曲变形，影响滚筒运行稳定性；轴径过大会增加成本。常用轴径范围为φ30mm~φ150mm，重载滚筒轴径可超过φ200mm。
2. 承载与传动参数
• 额定载荷（F）：指滚筒在正常工况下能承受的最大径向载荷，包括输送带重量、物料重量及输送带张力。选型时需确保额定载荷≥实际运行载荷的1.2~1.5倍（安全系数），避免滚筒体或轴因过载损坏。额定载荷与滚筒直径、长度、轴径及材质密切相关，一般随直径和轴径的增大而提高。
• 额定扭矩（T）：仅针对驱动滚筒，指滚筒能传递的最大扭矩，决定输送机的输送能力。额定扭矩需匹配电机功率和减速器传动比，计算公式为T=9550×P/n（其中P为电机功率，单位kW；n为滚筒转速，单位r/min）。选型时需确保额定扭矩≥实际运行扭矩的1.3~1.5倍，避免动力传递不足。
• 转速（n）：滚筒转速由电机转速和减速器传动比决定，同时影响输送带的运行速度（输送带速度v=π×D×n/60，单位m/s）。常用滚筒转速范围为50~300r/min，输送带速度一般为0.5~4m/s，需根据输送量需求调整。
3. 材质与性能参数
• 滚筒体材质：不同材质对应不同的力学性能和适用工况，需根据输送物料特性（如硬度、腐蚀性）和工况条件（如温度、湿度）选择，具体选型参考下表：
|
材质类型 |
力学性能 |
适用工况 |
|
Q235/Q355钢板 |
强度中等、韧性一般、成本低 |
普通工况，输送粮食、煤炭（无尖锐颗粒） |
|
球墨铸铁 |
强度高、韧性好、抗冲击 |
重载、强冲击工况，如矿山输送机 |
|
不锈钢 |
耐腐蚀、防锈 |
潮湿、腐蚀性工况，如化工、食品行业 |
|
橡胶/陶瓷衬板 |
耐磨性好、摩擦力大 |
易打滑、物料磨损性强的工况 |
• 表面硬度：针对耐磨需求，滚筒体表面硬度需达到一定标准。例如，表面淬火处理的钢板滚筒，硬度一般为HRC45~55；陶瓷衬板的硬度可达HRC60以上，能有效抵抗物料的磨损。
• 密封等级：密封等级决定滚筒的防尘、防水能力，常用IP等级表示（如IP54、IP65）。IP54表示防尘、防飞溅水，适用于一般粉尘工况；IP65表示完全防尘、防喷射水，适用于露天或高粉尘、高潮湿工况。
4. 其他关键参数
• 安装方式：分为固定式安装（轴承座直接固定在机架上）和吊挂式安装（通过支架吊挂在机架下方），需根据输送机的结构设计选择。
• 重量：滚筒重量影响输送机的整体承载和安装难度，选型时需结合机架的承载能力合理选择，避免因滚筒过重导致机架变形。
• 使用寿命：正常工况下，普通滚筒的使用寿命为5~8年，重载或恶劣工况下使用寿命为3~5年。选择优质材质和密封装置可延长使用寿命。
皮带输送机滚筒的构造设计和参数选型是保障输送机高效、稳定运行的关键。在实际应用中，需结合输送物料特性、工况条件及输送机的整体设计要求，合理选择滚筒的结构形式、材质和技术参数。同时，定期对滚筒进行维护（如检查密封情况、补充润滑脂、清理表面杂质），可有效延长滚筒的使用寿命，降低设备运行成本。未来，随着智能制造技术的发展，滚筒将朝着轻量化、高强度、智能化（如配备状态监测传感器）的方向发展，进一步提升皮带输送机的运行性能和可靠性。
