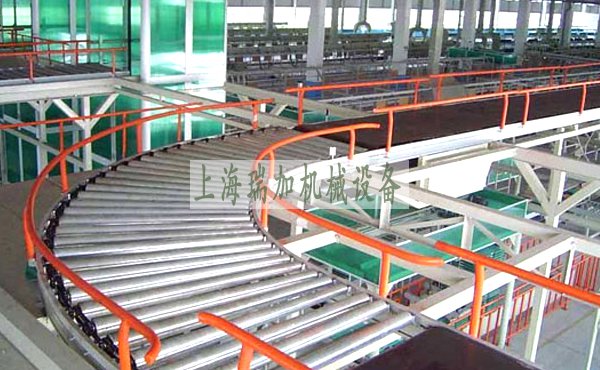

转弯滚筒线设计要点

1. 核心参数匹配：根据物料特性定基础

• 物料重量与滚筒选型：轻型物料（≤50kg，如电子零件）可选直径 38-50mm 的碳钢滚筒；重型物料（≥100kg，如汽车零件）需选直径 76-89mm 的厚壁不锈钢滚筒，同时增加滚筒密度（间距≤300mm）分散承重。
• 物料尺寸与转弯半径：转弯半径需大于物料对角线的 1.5 倍，避免物料卡滞。例如，输送 600×400mm 的纸箱，对角线约 721mm，转弯半径建议≥1080mm（取 1200mm 标准值）。
• 输送速度与驱动方式：低速输送（≤0.5m/s，如食品包装）可选单电机链条驱动；高速输送（≥1m/s，如物流分拣）需用电动辊筒独立驱动，配合变频器实现调速，避免物料离心力过大偏移。

2. 转弯机构设计：确保转向平稳不偏移

• 直辊转弯（低成本通用型）：适用于无严格方向要求的物料（如袋装货），需在外侧加装 10-15mm 高的侧护板或导向轮，内侧设置可调挡块，引导物料沿既定路径转向，挡块与物料间隙控制在 5-10mm。
• 锥辊转弯（高精度型）：适用于需保持方向的物料（如托盘、精密零件），锥形滚筒的锥度需根据转弯角度计算（如 90° 转弯，锥度通常为 1:5-1:10），确保内外圈滚筒线速度匹配，无需额外导向，避免物料摩擦损伤。

3. 结构强度设计：保障设备耐用性

• 框架材质与型材：常规场景用 40×40mm 的方管焊接框架（碳钢喷塑）；潮湿 / 腐蚀环境（如食品、医药）用 304 不锈钢方管；重型场景需在框架底部加装加强筋，间距≤1.5m，同时增加地脚螺栓固定，防止设备移位。
• 滚筒安装精度：所有滚筒需保持水平，同轴度误差≤0.5mm/m，转弯段滚筒需沿圆弧切线方向排列，避免安装偏差导致物料跑偏或滚筒异响，安装后需用水平仪和卷尺逐段校验。

4. 驱动与传动系统：保证动力稳定

• 电机选型：根据总负载（物料重量 + 设备自重）计算功率，常规场景每米负载≤100kg 时，选 0.75-1.5kW 减速电机；重型场景每米负载≥200kg 时，需选 2.2-3kW 电机，且配备过载保护装置，防止电机烧毁。
• 传动方式选择：短距离（≤5m）用链条传动（成本低，维护方便），需定期加润滑油；长距离（≥5m）或洁净场景（如医药）用同步带传动（噪音小，无油污），同步带需选耐磨损的聚氨酯材质。

5. 安全与防护设计：降低操作风险

• 人员防护：滚筒两端需加装防护罩，防止手指卷入；传动部件（如链条、齿轮）需用密封式护罩包裹；设备边缘需粘贴警示标识，高度 1.2-1.5m，提醒人员注意。
• 物料防护：输送易滑物料（如塑料件）时，滚筒表面需做包胶处理（胶层厚度 3-5mm，防滑纹路）；输送易碎物料（如玻璃制品）时，需降低输送速度（≤0.3m/s），并在转弯处加装缓冲挡块，减少冲击。

6. 适配性设计：兼容场景与后期维护

• 环境适配：高温环境（如烘干车间）需选耐高温电机（耐温≥150℃）和隔热滚筒；低温环境（如冷库）需用耐低温润滑脂，防止传动部件冻住；潮湿环境需做好电机防水处理（防护等级 IP54 及以上）。
• 维护便利性：滚筒需设计为可拆卸式，两端用卡簧固定，便于单独更换；电机和变频器需安装在便于检修的位置，预留≥500mm 的操作空间；框架上需预留走线槽，避免线路杂乱，方便后期排查故障。
