转弯滚筒输送机是在2个圆弧机架间固定的夹角排列锥形辊子，拐弯滚筒输送机由链条或胶带驱动,使输送件物完成45°或90°或180°转弯任务。这种输送机目前在化工厂输送成品中、空间或平面输送线的衔接中得到广泛的应用。
(1)机架:滚筒输送机机架由钢板焊接制成,由于锥辊面需保持水平,因此机架需斜12的锥辊锥度
(2)支腿:支腿由轻型槽钢制成,支腿与地脚做成可调机构,以调整机架水平。
(3)锥辊子:锥辊目前有锥体与轴固定形式(轴和锥体起转动)和轴与锥体分离形式(锥体转动轴固定不动)2种。轴与锥体分离形式的锥辊子安装方便密封性能好,使用寿命长,但制造比较困难。
(4)传动形式:一般采用链传动,每对相邻辊子依次传递,并注意链条紧边在上边为宜。

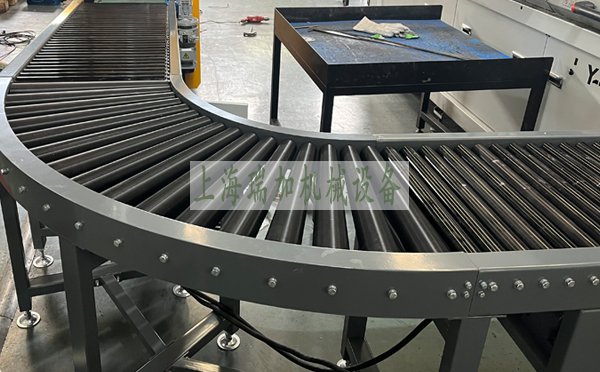

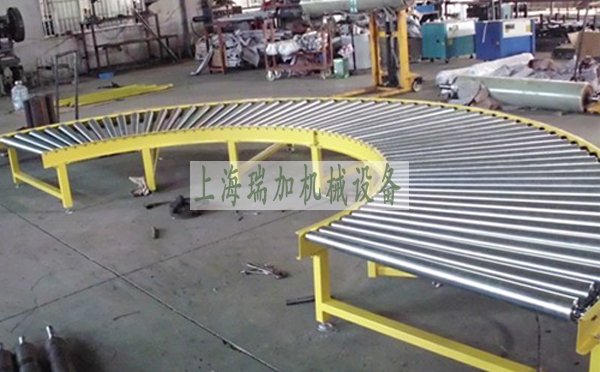

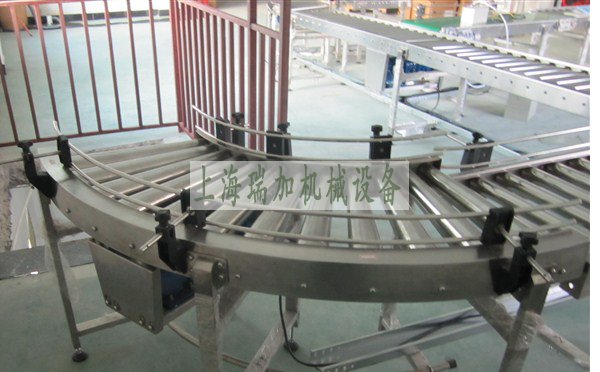

转弯滚筒输送机图片大全

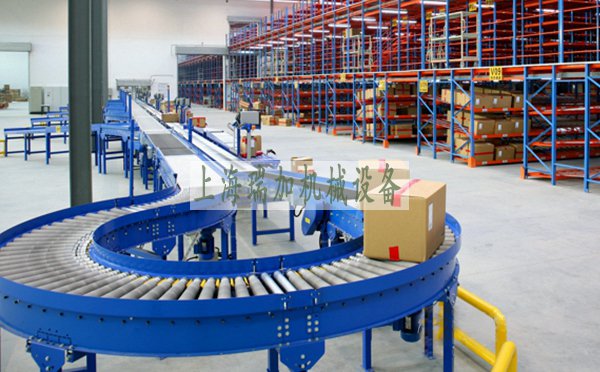

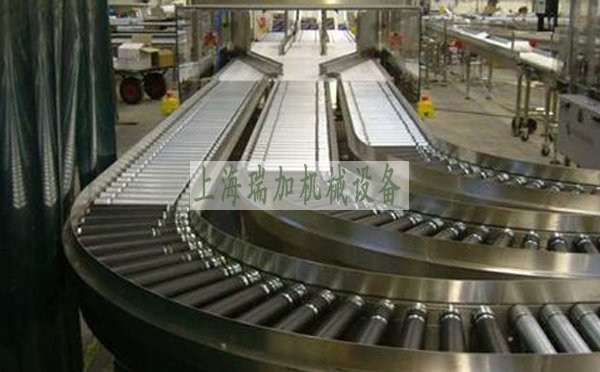

转弯滚筒输送机--将多台滚筒输送机组合完成复杂的输送过程

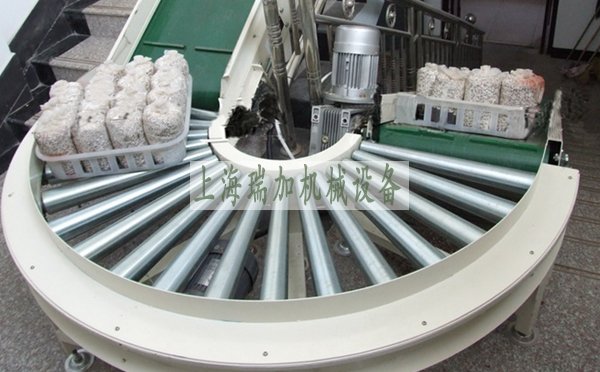

180度转弯滚筒输送机--通过与皮带输送机组合，完成爬坡转弯输送
包胶转弯滚筒输送机--由包胶锥滚制作的转弯滚筒输送机，使用寿命更长。

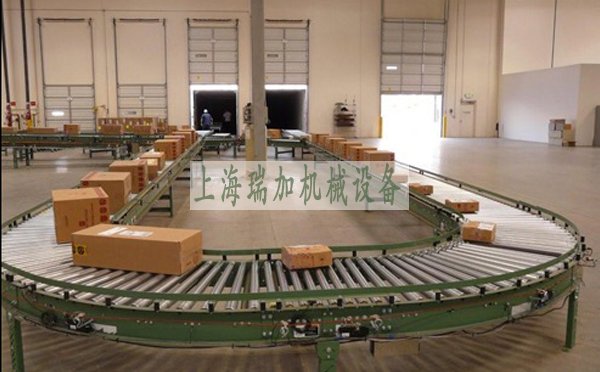

循环滚筒输送机--将转弯滚筒输送机与直线的皮带输送机或滚筒输送机组成闭合的环形。
