皮带输送机由哪几部分构成？有哪些作用特点？
时间: 2026-03-02浏览次数：

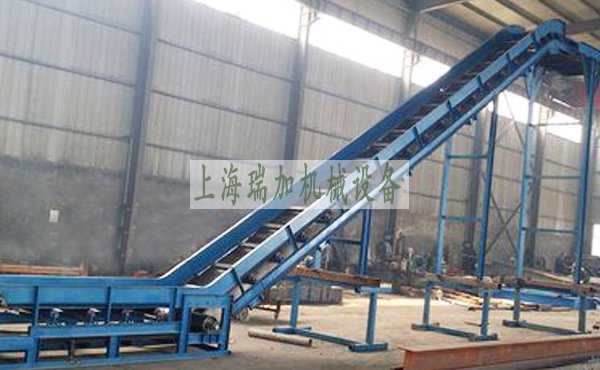

皮带输送机 是一种应用广泛的连续输送设备，凭借高效、稳定、适用范围广的优势，被广泛应用于矿山、化工、建材、粮食等多个行业，可实现物料的长距离、大容量连续输送。其整体
皮带输送机是一种应用广泛的连续输送设备，凭借高效、稳定、适用范围广的优势，被广泛应用于矿山、化工、建材、粮食等多个行业，可实现物料的长距离、大容量连续输送。其整体结构紧凑、运行可靠，核心由多个功能协同的部件组成，各部件分工明确、特点鲜明，共同保障整机的稳定运转，以下详细介绍各构成部分及对应特点。
1. 输送带
作用：承载并输送物料，是皮带输送机的核心输送部件。
特点：
• 柔性好，可适应不同布置形式，实现弯曲、长距离输送，适配水平、倾斜等多种工况；
• 材质多样，分为橡胶、尼龙、聚酯、钢丝绳芯等多种类型，可根据物料特性（如磨损性、腐蚀性）和输送要求选择；
• 具备对应特殊性能，如耐磨、耐油、耐酸碱、耐热等，可适配不同行业的特殊输送需求。
2. 驱动装置
组成：主要由电机、减速器、联轴器、驱动滚筒组成，是皮带输送机的动力来源。
特点：
• 动力输出稳定，可为整机输送提供充足动力，适配不同物料的输送负荷；
• 运行平稳、扭矩大，减少运行过程中的振动，降低设备损耗；
• 可实现变频调速，启停柔和，既能满足不同输送速度的需求，也能避免启停时对设备和物料造成冲击。
3. 滚筒
分类：主要分为驱动滚筒和改向滚筒，二者协同配合输送带运行。
特点：
• 驱动滚筒：核心作用是传递动力，表面通常进行包胶处理，增强与输送带的摩擦力，防止打滑，保障动力高效传递；
• 改向滚筒：主要作用是改变输送带的运行方向，同时辅助张紧输送带，保证输送带运行轨迹稳定；
• 整体强度高、耐磨性好，结构坚固，不易变形，能适应长期高强度运行。
4. 托辊
分类：包括上托辊、下托辊、缓冲托辊等，是支撑输送带的关键部件。
作用：支撑输送带，减少输送带运行过程中的下垂和摩擦阻力，保障输送带平稳运行。
特点：
• 旋转阻力小，可有效降低设备运行能耗，提升输送效率；
• 缓冲托辊具备缓冲功能，可减轻物料下落时对输送带的冲击，保护输送带，延长其使用寿命；
• 结构简单、制造成本低，安装和维护便捷，可快速更换损坏部件。
5. 张紧装置
作用：保持输送带的合适张力，防止输送带运行过程中出现打滑、跑偏等故障，保障输送稳定。
形式：主要有螺旋张紧、重锤张紧、液压张紧三种常见形式，可根据设备规模和输送需求选择。
特点：
• 调节灵活，可实现自动或手动调节，能根据输送带的磨损、拉伸情况，及时调整张力；
• 稳定性强，调节后可长期保持合适张力，避免频繁调整，减少设备故障；
• 适配性广，不同形式的张紧装置可满足不同长度、不同负荷的皮带输送机需求。
6. 机架
作用：作为皮带输送机的基础支撑部件，用于支撑托辊、滚筒、驱动装置等所有核心部件，固定设备整体位置。
特点：
• 采用型钢焊接制成，刚性好、承载能力强，可稳定支撑整机部件，避免运行过程中出现变形；
• 布置灵活，可根据现场工况和输送需求，设计为水平、倾斜、转弯等多种形式；
• 安装方便，部件连接简洁，后续维护和检修便捷，可降低设备运维成本。
7. 清扫器
作用：清理输送带表面残留的物料，避免物料附着在输送带上影响运行，同时保护输送带和其他部件。
特点：
• 清扫效果好，可有效清除输送带表面的残留物料，减少物料浪费，同时防止残留物料进入托辊、滚筒等部件，避免设备磨损；
• 保护输送带，减少残留物料对输送带的摩擦和腐蚀，延长输送带的使用寿命；
• 分类明确，分为头部清扫器、空段清扫器、尾部清扫器，分别对应输送带不同部位的清扫需求，适配整机运行。
8. 卸料装置、保护装置
卸料装置：主要包括犁式卸料器、卸料小车等，核心作用是实现物料的定点、定量卸料，适配不同的卸料需求。
保护装置：主要有跑偏开关、拉绳开关、打滑开关、防撕裂开关等，是保障设备安全运行的关键部件。
特点：
• 卸料装置：卸料精准、操作便捷，可根据生产需求调整卸料位置和卸料量，适配连续生产工况；
• 保护装置：安全可靠，能实时监测设备运行状态，当出现跑偏、打滑、输送带撕裂等故障时，可自动报警并停机，避免故障扩大，保护设备和操作人员安全，降低生产损失。
皮带输送机的各构成部件分工明确、协同配合，输送带负责物料承载输送，驱动装置提供动力，滚筒、托辊保障运行平稳，张紧装置、清扫器、保护装置等辅助部件提升设备稳定性和安全性，机架作为基础支撑保障整机牢固。正是这些部件的合理搭配，使得皮带输送机具备高效、稳定、适配性广、运维便捷的优势，能够满足不同行业、不同物料的连续输送需求，成为工业生产中不可或缺的重要输送设备。
