皮带输送机电机接线图详解：原理、规范与实操

皮带输送机作为工业生产中物料转运的核心设备，其电机接线的规范性直接决定设备运行的安全性、稳定性与能效。接线图作为实操的核心技术依据，不仅明确了电源、控制元件、电机绕组的连接逻辑，更融合了过载保护、相序校正、故障预警等关键功能设计。本文将从接线图构成、标准接法、安全规范及故障排查等维度，结合工业实操经验与国标要求，为相关技术人员提供系统、可落地的接线指导，助力规避接线错误导致的电机烧毁、设备停机等风险。

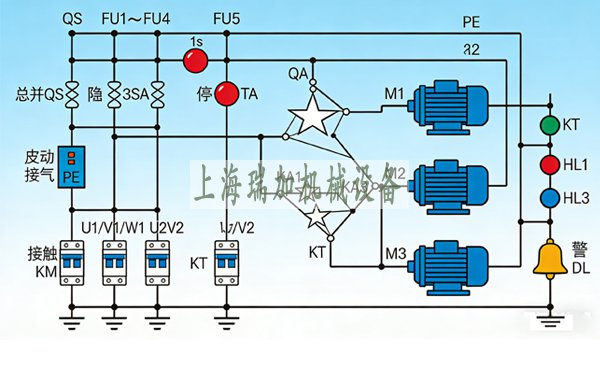

一、接线图核心构成与元件说明

1. 总开关 QS：控制整个电路通断，检修时切断电源保障安全；
2. 熔断器 FU1~FU5：短路与过载保护，电流超限自动熔断切断电路；
3. 自动空气开关 1SA~3SA：具备过载、短路、欠压三重保护，异常时自动跳闸；
4. 保护接地 PE：按 IEC 60445 标准标注，必须连接可靠，防止触电事故。

1. 启动按钮 QA 与停止按钮 TA：触发电机启停，TA 为紧急切断关键部件；
2. 交流接触器 KM：核心控制部件，通过六组触点实现主电路通断、自保持及信号转换；
3. 中间继电器 KA1~KA3：放大控制信号、扩展触点数量，适配复杂控制逻辑；
4. 时间继电器 KT：0~180S 延时可调，避免带载启动时保护误动作。

1. 电机 M1~M3：三相异步电机为核心动力源，线端标志遵循 U1/V1/W1（首端）、U2/V2/W2（末端）规则；
2. 指示灯 HL1~HL3：实时显示对应电机运行状态，故障时精准定位问题；
3. 警铃 DL：故障时声光报警，提醒操作人员及时处理。

二、标准接线方式与操作规范

（一）两种核心接线方法（适配三相异步电机）

1. 接线逻辑：将电机绕组末端 U2、V2、W2 短接形成中性点，首端 U1、V1、W1 分别接入三相电源 L1、L2、L3；
2. 电压关系：绕组承受电压为电源线电压的 1/√3（如 380V 电源对应 220V 绕组电压）；
3. 适用场景：电源电压较高、需减小启动电流时（如星 - 三角启动的启动阶段），启动电流仅为三角形接法的 1/3。

1. 接线逻辑：按 U1-V2、V1-W2、W1-U2 顺序首尾连接，三个连接点接入三相电源；
2. 电压关系：绕组承受电压等于电源线电压（如 380V 电源直接接入 380V 额定电压电机）；
3. 适用场景：需较大启动转矩、电源电压与电机额定电压匹配时，功率输出高于星形接法。

（二）接线操作关键步骤

三、安全要求与故障排查

（一）强制安全规范

1. 接线前必须切断总电源并验电，防止带电作业触电；
2. 所有接线需符合 GB/T 1971-2021 线端标志要求，严禁混淆首末端接线；
3. 控制箱门需关闭严密，按钮色标清晰（启动绿色、停止红色），接线盒无金属杂物残留；
4. 保护回路必须完整，压力继电器 1XKA~3XKA 需正确安装在皮带下方，监测物料堆积异常。

（二）常见故障与排查逻辑

四、行业应用注意事项

1. 多电机联动场景：需通过时间继电器 KT 实现顺序启动，避免同时启动造成电网冲击；
2. 恶劣环境防护：户外或粉尘环境需选用防水防尘接线盒，导线采用耐候型电缆；
3. 维护管理：定期检查接线端子紧固状态、熔断器完整性，记录指示灯与警铃响应情况；
4. 合规性要求：所有接线必须符合 GB/T 1971-2021《旋转电机 线端标志与旋转方向》及工业电气安全标准，严禁违规接线。
