皮带输送机各部件名称及关键参数详解
时间: 2025-12-23浏览次数：

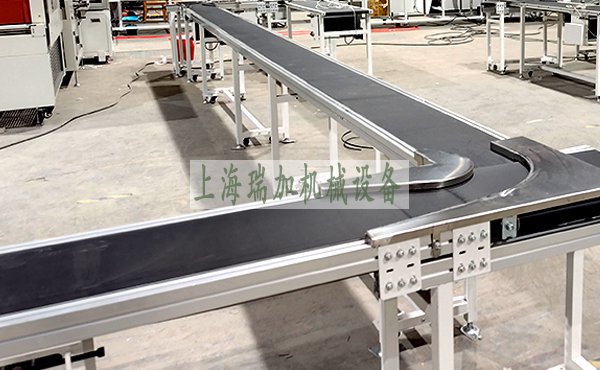

皮带输送机 工作性能直接取决于各核心部件的选型匹配与参数设计，下面将系统拆解 皮带输送机 的核心承载输送部件、动力传动部件、辅助功能部件及安全保护部件，详细说明各部件
皮带输送机工作性能直接取决于各核心部件的选型匹配与参数设计，下面将系统拆解皮带输送机的核心承载输送部件、动力传动部件、辅助功能部件及安全保护部件，详细说明各部件的结构功能、常见规格及关键技术参数，为设备选型、安装调试、维护保养提供全面的技术参考。
一、核心承载输送部件
1. 输送带（承载与输送核心）
结构功能：直接接触物料并完成输送的柔性部件，按材质分为橡胶输送带、PVC 输送带、PU 输送带、钢网输送带等，需具备耐磨、抗拉、抗撕裂性能。
关键参数：
带宽（B）：常见规格 500mm、650mm、800mm、1000mm、1200mm、1400mm，根据输送量选型；
带厚（δ）：橡胶带通常 3-20mm（含上下覆盖胶 + 芯层），覆盖胶厚度 0.5-10mm（耐磨面可加厚）；
抗拉强度（N/mm）：芯层材质决定，棉帆布芯 56-280 N/mm，尼龙芯 200-400 N/mm，聚酯芯 200-500 N/mm；
输送带速度（v）：0.8-6.5 m/s，常规输送 1.2-3.15 m/s，重载低速、轻型物料高速。
2. 驱动滚筒（动力传递核心）
结构功能：通过电机驱动，利用摩擦力带动输送带运行，分为主动滚筒（传递动力）和从动滚筒（改向 + 支撑），表面可做包胶处理增强摩擦力。
关键参数：
直径（D）：常见 80mm、100mm、150mm、200mm、315mm、400mm、500mm，需与输送带带宽匹配（D≥100× 带厚 + 50mm，避免输送带过度弯曲损伤）；
长度（L）：比输送带带宽大 100-200mm（两侧各延伸 50-100mm）；
材质：碳钢（表面包胶 / 光面）、不锈钢，包胶硬度 60-70 邵氏 A；
转速（n）：与输送带速度匹配，n=60v/(πD)。
3. 托辊（支撑输送带与物料）
结构功能：均匀分布于输送机架，减少输送带运行阻力，按安装位置分为上托辊（承载物料）、下托辊（支撑空带）、调心托辊（纠正输送带跑偏）。
关键参数：
直径（d）：常见 60mm、76mm、89mm、108mm，与输送带带宽、承载重量匹配（带宽越大、载荷越重，托辊直径越大）；
长度（l）：上托辊长度略小于带宽（差距≤50mm），下托辊长度与带宽一致；
间距（s）：上托辊间距 1.0-1.5m（重载 / 易散落物料取 1.0m），下托辊间距 2.5-3.0m；
转速（n）：随输送带同步运行，n=60v/(πd)；
轴承类型：深沟球轴承（常温工况）、调心轴承（倾斜输送）。
二、动力传动部件
1. 电机（提供动力源）
结构功能：皮带输送机的动力核心，常用三相异步电动机，按工况分为普通电机（常温、水平输送）、防爆电机（易燃易爆环境）、变频电机（需调速工况）。
关键参数：
功率（P）：根据输送量、输送长度、倾斜角度计算，P=K×(Q×L×g + Q×H×g)/(3600×η)（K 为安全系数 1.1-1.3，Q 为输送量 t/h，L 为水平长度 m，H 为提升高度 m，g 为重力加速度 9.8m/s²，η 为传动效率 0.75-0.9）；
转速（n₀）：常见 1480r/min（4 极电机）、980r/min（6 极电机）、740r/min（8 极电机）；
防护等级：IP54（户外 / 粉尘环境）、IP65（潮湿 / 多尘环境）；
绝缘等级：F 级（常规工况）、H 级（高温工况）。
2. 减速机（调节转速 + 增大扭矩）
结构功能：降低电机转速、提升输出扭矩，与电机通过联轴器或皮带连接，常用硬齿面圆柱齿轮减速机、蜗轮蜗杆减速机（大减速比工况）。
关键参数：
减速比（i）：i=n₀/n（n 为驱动滚筒转速）；
额定扭矩（T）：T=9550×P/n（单位 N・m）；
传动效率（η）：硬齿面减速机 0.90-0.95，蜗轮蜗杆减速机 0.70-0.85；
安装方式：卧式安装（水平输送）、立式安装（空间受限工况）。
3. 联轴器（连接电机与减速机）
结构功能：传递电机动力至减速机，缓冲振动、补偿安装偏差，常用弹性联轴器、梅花联轴器、万向联轴器。
关键参数：
额定扭矩（Tₙ）：≥减速机输入扭矩的 1.2 倍；
轴孔直径（d₁/d₂）：分别匹配电机输出轴直径与减速机输入轴直径；
许用转速（nₘₐₓ）：≥电机额定转速；
补偿量：径向补偿 0.1-0.5mm，角向补偿 1°-3°。
三、辅助功能部件
1. 机架（整体支撑框架）
结构功能：固定托辊、滚筒、驱动装置等部件，保证输送机整体稳定性，分为头架（安装驱动滚筒）、尾架（安装从动滚筒）、中间架（支撑托辊）、支腿（连接地面基础）。
关键参数：
材质：碳钢槽钢（Q235B）、不锈钢（腐蚀环境）；
截面尺寸：根据带宽选型，带宽 500-800mm 用 [8-10 槽钢，带宽 1000-1400mm 用 [12-14 槽钢；
安装高度（H）：1.0-1.5m（便于人工操作与维护）；
倾斜角度（α）：≤18°（橡胶输送带，物料安息角较大时可至 20°；PVC 输送带≤15°）。
2. 张紧装置（调节输送带张力）
结构功能：保证输送带具备足够张力，避免打滑，常用螺旋张紧器（短距离输送机）、重锤张紧器（中长距离、重载输送机）、液压张紧器（大型、高速输送机）。
关键参数：
张紧行程（S）：螺旋张紧器 500-1000mm，重锤张紧器 1000-2000mm；
张紧力（F）：≥驱动滚筒所需摩擦力的 1.5 倍，F≥1.5×(P×πD)/(v×i×η)；
重锤重量（G）：重锤张紧时，G=F（忽略滑轮效率）。
3. 清扫装置（清除输送带残留物料）
结构功能：去除输送带表面粘附的物料，避免残留物料磨损滚筒、托辊，分为头部清扫器（靠近驱动滚筒，清除主要残留）、尾部清扫器（靠近从动滚筒，清除少量残留）、侧面清扫器（清除输送带边缘物料）。
关键参数：
材质：清扫板常用聚氨酯（耐磨、不损伤输送带）、合金钢板（重载、高粘附物料）；
接触压力：0.1-0.3MPa（确保清洁效果且不划伤输送带）；
安装角度：与输送带表面夹角 30°-45°。
四、安全保护部件
1. 跑偏开关（防止输送带跑偏过载）
功能：当输送带跑偏量超过设定值（通常 50-100mm）时，触发报警或停机，分为手动复位型、自动复位型。
参数：动作角度 10°-15°，额定电压 AC 380V，额定电流 5-10A，防护等级 IP65。
2. 拉绳开关（紧急停机控制）
功能：沿输送机长度方向每隔 50-100m 安装，紧急情况下拉动拉绳即可停机，保障人员安全。
参数：动作拉力 100-200N，额定电压 AC 380V，额定电流 10-16A，防护等级 IP67。
3. 过载保护装置（防止设备过载损坏）
功能：当输送机负载超过额定值时，自动切断电源，常用热继电器（电机过载保护）、扭矩限制器（传动系统过载保护）。
参数：热继电器整定电流 1.1-1.3 倍电机额定电流；扭矩限制器额定扭矩 1.2-1.5 倍减速机额定扭矩。
