皮带输送机驱动系统组成与分类

1. 驱动装置：动力输出核心

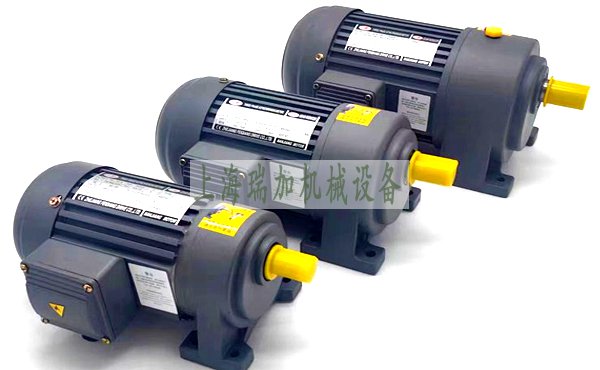

• 电机：提供原始动力，根据工况选型，常见类型包括：
  • 异步电机：结构简单、成本低，适用于大多数常规工况；
  • 同步电机：效率高、功率因数高，适用于大功率、长距离输送机；
  • 变频电机：可通过变频调速实现速度调节，适配需灵活调整输送速度的场景（如自动化生产线）。
• 减速器：电机输出转速通常较高（如 1500r/min），需通过减速器减速增扭，使输出扭矩满足输送带驱动需求。常见类型：
  • 齿轮减速器：效率高（90% 以上）、承载能力强，适用于大多数工业场景；
  • 蜗轮蜗杆减速器：结构紧凑但效率较低（60%-80%），适用于低转速、小功率场景；
  • 行星减速器：体积小、扭矩密度高，适用于空间受限的场合。

2. 传动组件：动力传递桥梁

• 驱动滚筒：直接与输送带接触，通过摩擦力带动输送带运转，是动力传递的 “终端执行器”。其设计需重点关注：
  • 材质：通常为钢制滚筒，表面需做防滑处理（如包胶，采用橡胶或陶瓷材质），以增大与输送带的摩擦力，避免打滑；
  • 直径：直径越大，输送带弯曲应力越小，寿命越长，需根据输送带厚度和张力选型；
  • 包角：驱动滚筒与输送带的接触角度（包角）直接影响摩擦力，包角越大，摩擦力越强（单滚筒包角通常为 180°-240°，双滚筒可增至 360° 以上）。
• 联轴器：连接电机与减速器、减速器与驱动滚筒的部件，作用是传递扭矩并补偿安装误差（如轴向、径向偏差）。常见类型：
  • 弹性联轴器：具有缓冲减震作用，适用于中低功率场景；
  • 万向联轴器：可适应较大角度偏差，适用于长距离或多段驱动的输送机；
  • 液力偶合器：通过液体传递扭矩，实现软启动，减少启动冲击，保护电机和输送带。

3. 张紧装置：保障动力有效传递

• 重锤式张紧：通过悬挂重锤提供恒定张紧力，适用于长距离、大张力输送机，张紧效果稳定但占地大；
• 螺旋式张紧：通过手动旋转螺旋杆调节张紧力，适用于短距离、小功率输送机，操作简单但张紧力易波动；
• 液压式张紧：通过液压油缸自动调节张紧力，响应快、可动态适配负载变化，适用于自动化程度高的场景。

4. 控制系统：实现智能运行

• 软启动器 / 变频器：实现电机平稳启动（减少启动扭矩冲击）和无级调速，适配不同物料流量需求；
• 传感器与保护器：包括速度传感器（监测输送带打滑）、温度传感器（监测电机 / 减速器过热）、过载保护器（防止电机过载烧毁）等；
• PLC 控制系统：集成逻辑控制，可与生产线其他设备联动，实现自动化运行（如启停联动、故障报警）。

二、驱动方式的分类

1. 按驱动滚筒数量分类

• 单滚筒驱动：仅一个驱动滚筒，结构简单、成本低，适用于短距离（<100m）、小功率（<55kW）输送机（如车间内物料转运）。
• 双滚筒驱动：两个驱动滚筒串联或并列布置，通过增大包角（可达 360°）提升摩擦力，适用于中长距离（100-500m）、中等功率输送机（如矿山井下运输）。
• 多滚筒驱动：三个及以上驱动滚筒，通过分散驱动力降低单个滚筒的负载，适用于超长距离（>500m）、大功率输送机（如露天矿山长距离输送）。

2. 按驱动位置分类

• 头部驱动：驱动滚筒位于输送机头部（卸料端），是最常见的布置方式，结构简单，便于维护。
• 尾部驱动：驱动滚筒位于尾部（进料端），适用于头部空间受限或需避免头部负载过大的场景（如低矮巷道）。
• 中间驱动：在长距离输送机中部增设驱动单元（如中间驱动滚筒），分散驱动力，降低输送带张力，避免因单段驱动导致的输送带强度不足问题（如跨厂区长距离输送）。

3. 按动力分配方式分类

• 集中驱动：所有动力由单个驱动装置提供，适用于短距离、小功率场景；
• 分散驱动：多个驱动装置分别驱动不同滚筒，通过控制系统实现动力同步，适用于长距离、大功率场景（如公里级矿用输送机）。
