倍速链输送线的工作原理特点组成

时间: 2020-06-19浏览次数:
倍速链输送线 组成的装配生产线,通常称为:自流式输送系统倍速链输送机主要用于装配及加工生产线中的物料输送,倍速链流水线最常用的行业有:电脑显示器生产线、电脑主机生产

倍速链输送线组成的装配生产线,通常称为:自流式输送系统倍速链输送机主要用于装配及加工生产线中的物料输送,倍速链流水线最常用的行业有:电脑显示器生产线、电脑主机生产线、笔记本电脑装配线、空调生产线、电视机装配线、微波炉装配线、打印机装配线、传真机装配线、音响功放生产线、发动机装配线。

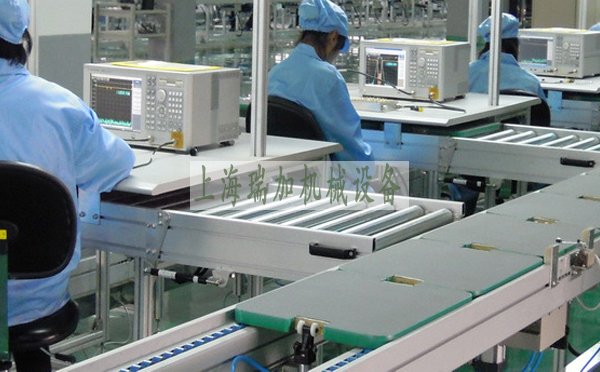

倍速链输送线

一、工作原理
输送原理是运用倍速链条的增速功能,使其上承托货物的工装板快速运行,通过阻挡器停止于相应的操作位置,或通过相应指令来完成积放动作及移行、转位、专线等功能。由于该机运送货物的台板需反复使用,所以很少单台使用,而是与各种专机如顶升平移机,顶升转位机等配套构成水平或垂直循环系统。

二、倍速链输送机的特点
1.链式流水线是以链条作为牵引和承载体输送物料,链条可以采用普通的套筒滚子输送链,也可采用其它各种特种链条;
2.输送能力大,可承载较大的载荷;
3.输送速度准确稳定,能保证精确的同步输送;
4.易于实现积放输送,可用做装配生产线或作为物料的储存输送;
5.可在各种恶劣的环境(高温、粉尘)下工作,性能可靠;

三、倍速链组成

倍速链由内链板、套筒、滚子、滚轮、外链板、销轴等六种零件组成。

    (1)零件材料
       通常情况下,滚子、滚轮是工程塑料材料注塑而成的,只有在载重情况下才使用钢制材料,除此以外,其余零件都为钢制材料。
    (2)零件连接方式
       倍速链的结构与普通双距滚子链的结构类似,其中:
       ①销轴与外链板:销轴与外链板采用过盈配合,构成链节框架。
       ②销轴与内链板:销轴与内链板均为间隙配合,以使链条能够弯曲。
       ③销轴与套筒:销轴与套筒一般有两种连接方式,如图3所示。其中一种为套筒插入内链板并与内链板过盈配合,如图3(a)所示;另一种为套筒不插入内链板,直接将套筒空套在销轴上,如图3(b)所示。两种情况下套筒与销轴之间都为间隙配合。

       ④套筒与滚轮:套筒与滚轮之间是间隙配合,它们之间可以发生相对转动。
       ⑤滚轮与滚子:滚轮与滚子之间是间隙配合,它们之间可以发生发生相对转动,以减少他们工作时相互之间的磨损,这对于连续长距离的输送非常重要。

   (3)连接链节
为了组成一个封闭的环形结构,倍速链与其他滚子链一样也需要一个连接件,称为连接链节,连接链节将链条两端连接后,还必须装入止锁件,防止连接链节脱落。
